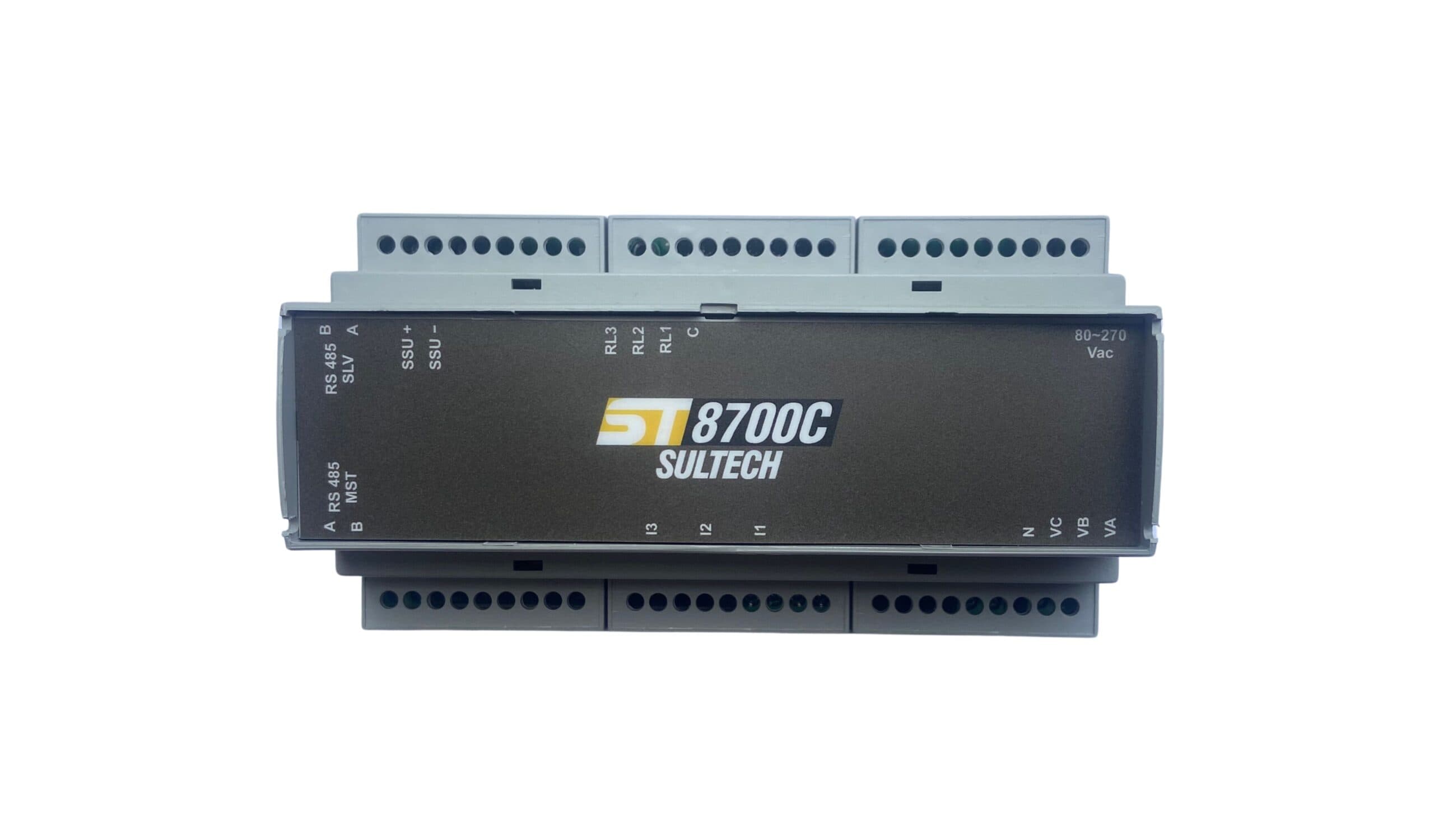

CONTROLADOR GRID ZERO – ST 8700C – SULTECH

DESCRIÇÃO PRINCIPAL:

O ST8700C é um controlador de inversores fotovoltaicos que integra medidor de energia trifásico bidirecional e sistema de controle de potência ativa. Desenvolvido para instalações conectadas à rede onde é necessário limitar ou zerar a exportação de energia, o equipamento opera nos modos Grid Zero, Potência Limitada e Grid Zero Dinâmico — atendendo às exigências das distribuidoras de energia elétrica nos termos da REN 1000/2021 da ANEEL.

Instalado entre o quadro geral e os inversores, o ST8700C mede em tempo real o fluxo de energia e envia comandos via RS485 MODBUS-RTU para ajustar automaticamente a geração de cada inversor, impedindo que a energia excedente seja enviada à rede além do limite autorizado.

BLOCO: POR QUE ESCOLHER O ST8700C

✅ Projeto aprovado — Homologação ANATEL nº 08870-24-17205, validade indeterminada. Laudo de conformidade SCRPI emitido pelo laboratório independente UNISINOS/ittFuse (Relatório nº 14716, 15/07/2026). Documentação completa para aprovação junto à distribuidora.

✅ Controle preciso — Classe de exatidão 0,5%. Tempo de resposta SCRPI de 1 segundo. Leitura a cada 0,5 segundos. Limitação por fase ou total trifásico.

✅ Compatível com até 32 inversores — Solis, Growatt, Huawei, Fronius, Intelbras, Sungrow, WEG, GoodWE, Canadian Solar, BYD, HopeWind, Hypontech, B&B e outros, via RS485 MODBUS-RTU.

✅ Três modos de operação — Grid Zero (zero exportação), Potência Limitada (teto fixo de geração) e Grid Zero Dinâmico (agenda de potência exportável por hora, com tabelas independentes para dia útil, sábado e domingo).

✅ Fácil configuração — Interface web via Wi-Fi (192.168.4.1) ou Ethernet. Sem necessidade de notebook técnico: qualquer celular configura o sistema em minutos.

✅ Monitoramento em nuvem — Publicação de dados via MQTT ou HTTP. Gráficos, relatórios e histórico de grandezas elétricas acessíveis de qualquer lugar.

✅ Instalação em trilho DIN — Compacto (160 × 90 × 77 mm, 250 g). Alimentação independente 80–270 VAC. Sem necessidade de fonte adicional.

BLOCO: MODOS DE OPERAÇÃO

Grid Zero

O ST8700C monitora continuamente a diferença entre geração e consumo. Quando a geração ultrapassa o consumo local, os inversores são automaticamente ajustados para evitar qualquer exportação de energia. Ideal para instalações com restrição total de injeção na rede.

Potência Limitada

Define um valor máximo de geração para o conjunto de inversores. O sistema mantém a produção no limite configurado independentemente do consumo da carga. Indicado quando a distribuidora autoriza uma potência máxima de geração abaixo da capacidade instalada.

Grid Zero Dinâmico

Permite configurar uma potência máxima exportável para cada hora do dia, com agendas distintas para dia útil, sábado e domingo. Perfeito para projetos onde a distribuidora autorizou injeção apenas em janelas de horário específicas.

BLOCO: INVERSORES COMPATÍVEIS

Marca Protocolo Observaçã0

Solis - RS485 MODBUS-RTU Configurar endereço no painel

Growatt - RS485 MODBUS-RTU Liberar RS485 via app

Huawei SUN2000 - RS485 MODBUS-RTU Ativar MODBUS via FusionSolar

Fronius Symo/Primo - RS485 MODBUS-RTU Ativar no menu Setup

Intelbras - RS485 MODBUS-RTU Configurar via display ou app

Sungrow - RS485 MODBUS-RTU Verificar firmware RS485

WEG - RS485 MODBUS-RTU Parametrizar via HMI

GoodWE - RS485 MODBUS-RTU Verificar jumpers RS485

Canadian Solar - RS485 MODBUS-RTU Ativar porta RS485 no menu

BYD- RS485 MODBUS-RTU Sistemas com bateria

HopeWind - RS485 MODBUS-RTU Endereço via DIP switch

Hypontech - RS485 MODBUS-RTU Verificar por modelo

B&B - (Bonfiglioli) RS485 MODBUS-RTU Consulte-nos

Suporte a até 32 inversores simultâneos na mesma rede RS485, podendo ser de marcas e modelos diferentes.

BLOCO: ESPECIFICAÇÕES TÉCNICAS

Alimentação; 80 a 270 VAC (independente das entradas de medição)

Precisão; Tensão 0,5% · Corrente 0,5% · Fator de Potência 1%

Entrada de corrente: TC/5A · Primário de 5 a 100.000 A

Tensão de medição Fase-Fase: 77–480 VAC ·

Fase-Neutro: 45–280 VAC Frequência 60 Hz

Tempo de resposta SCRPI 1 segundo

Comunicação com inversores RS485 MASTER · MODBUS-RTU · até 32 inversores · 9600 bps 8N1

Interface medidor da rede NBR-14522 / CODI (SSU) · unidirecional · monitoramento

Conectividade Wi-Fi IEEE 802.11 b/g/n · Ethernet 10/100baseT

Publicação em nuvem MQTT ou HTTP

Dimensões 160 × 90 × 77 mm

Fixação Trilho DIN 32 mm Peso 250 g

Temperatura de operação 0 a 50°C

Homologação ANATEL nº 08870-24-17205 · Validade Indeterminada

Fabricante Sultech Sistemas Eletrônicos Ltda. ** BLOCO: DOCUMENTAÇÃO INCLUSA**

Junto com o equipamento, a Plug Sistemas disponibiliza:

Manual de Instalação e Operação completo Certificado de Homologação ANATEL nº 08870-24-17205

Laudo de Conformidade SCRPI — UNISINOS/ittFuse, Relatório nº 14716 (15/07/2026)

Dados para Comprovação de Conformidade (SCRPI) — tabela técnica completa Suporte técnico para elaboração da documentação de aprovação do projeto

BLOCO: DÚVIDAS FREQUENTES ** O ST8700C evita a reprovação do projeto pela distribuidora?**

Sim. O equipamento atende aos requisitos de SCRPI definidos pela REN 1000/2021 da ANEEL e possui documentação técnica completa — homologação ANATEL e laudo de laboratório independente — exigida pelas distribuidoras para aprovação de projetos com controle de exportação.

Funciona sem internet?

Sim. O controle dos inversores funciona 100% offline. A internet é usada apenas para monitoramento em nuvem e atualização de firmware.

Quantos inversores suporta?

Até 32 inversores na mesma rede RS485, podendo ser de marcas e modelos diferentes.

Precisa de TC especial?

Sim, o ST8700C requer TC com secundário de 5 A. Para sistemas trifásicos 220 V / 15 kW, recomendamos TC 100/5 A classe 0,5.
