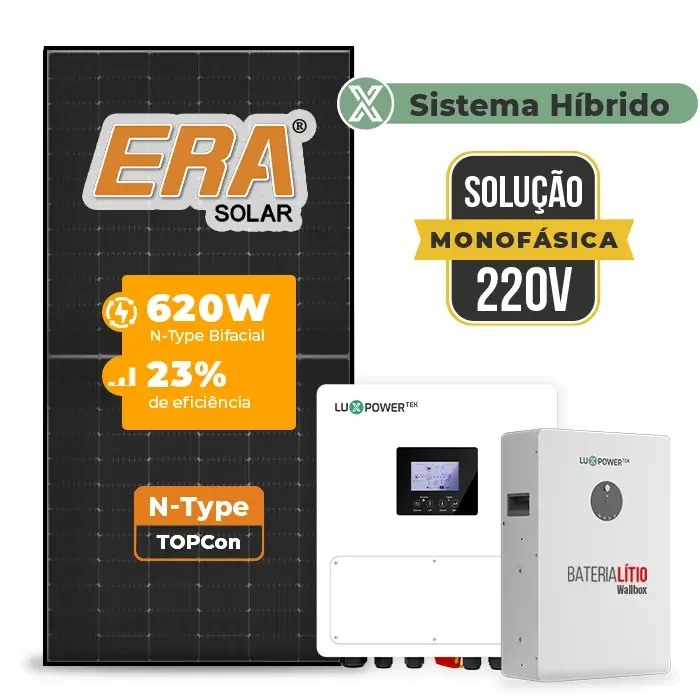

Gerador de Energia Solar 3.72 kwp Hibrido Luxpower C/ Bateria 5.12KWH

Gerador de Energia Solar 3.72 kwp Hibrido Luxpower Com Bateria

Projetados para funcionar tanto com a rede elétrica quanto de forma autônoma, esses geradores foram dimensionados para assegurar o suprimento de energia de acordo com as necessidades de carga e autonomia, permitindo maior flexibilidade para projetos de diferentes portes.

Cenários de Aplicação:

• Autosuficiência com suporte à rede elétrica: reduza os custos com energia ao gerar e armazenar o excedente de eletricidade, utilizando a rede apenas quando necessário. • Energia contínua em ambientes críticos: mantenha o fornecimento ininterrupto de energia para cargas essenciais, mesmo em caso de falhas na rede. • Energia para locais com instabilidade de rede: garanta segurança energética em regiões com fornecimento irregular de eletricidade, ativando o sistema híbrido quando a rede não puder atender à demanda.

Esse Gerador Hibrido com potência de 3.72 KWp, é composto por:

Quantidade Descrição

06 PAINEL SOLAR ERA SOLAR RC66HD-620 BLACK FRAME BIFACIAL 620W HALF CELL

25 METROS CABO SOLAR CC SOLAR REICON PRETO 6MM CERTFICADO NBR-16612 PARA 1,8kV CC

25 METROS CABO SOLAR CC SOLAR REICON VERMELHO 6MM CERTFICADO NBR-16612 PARA 1,8kV CC 26. 8 CONECTOR MC4 23719 SC4-P ACOPLADOR MACHO E FEMEA

1 INVERSOR SOLAR LUXPOWER HIBRIDO SNA600-PRO 6KW 2MPPT MONOFASSICO 220V 48V AFCI WIFI

01 BATERIA BACKUP LITIO LUXPOWER POWERGEM 5.12KWH 51.2V 100A 6.000 CICLOS

**GERAÇÃO MEDIA MENSAL *

Abaixo uma sugestão de aplicação que esse sistema pode atender:

**Importante:

**A tabela de sugestão de aplicação fornece uma sugestão para carga e autonomia, facilitando a compreensão do desempenho do sistema. Porém, para um dimensionamento correto e personalizado, é imprescindível realizar a validação técnica das demandas de potência e autonomia necessárias para o projeto.

Painel Solar ERA Solar 620W – Alta Potência, Máxima Eficiência O painel solar ERA-RC-66HC de 620W da ERA Solar é a escolha ideal para quem busca alta performance, durabilidade e eficiência energética. Com tecnologia N-Type Half-Cut e células MBB retangulares (182x210mm), o módulo entrega eficiência de até 23%, garantindo mais geração em menos espaço.

Integração arquitetônica O frame preto: Integra melhor em telhados escuros, metálicos ou de fibrocimento Possui um conjunto visual mais uniforme com as células Reduz contrastes visuais, deixando o sistema mais “limpo” no telhado Ideal para residências de alto padrão, comércios modernos e projetos corporativos.

Vantagens comerciais: Material: PU (Poliuretano) + Fibra de Vidro. Não conduz eletricidade (dispensa aterramento), mais leve, alta durabilidade e resistência. Fibra de Vidro e Poliuretano, um material avançado que substitui o alumínio tradicional em painéis solares, oferecendo leveza, isolamento elétrico e maior resistência mecânica, sendo um sinônimo de painel com frame compósito.

Módulos solares com frame de Poliuretano (PU) ou compósito Não precisam de aterramento do frame, pois o PU é um material isolante que impede a condução de eletricidade, eliminando a necessidade de cabos de equipotencialização e reduzindo custos e complexidade na instalação, ao contrário dos frames de alumínio que exigem aterramento. Essa inovação melhora a segurança e a eficiência do sistema fotovoltaico, reduzindo o risco de degradação por PID e facilitando a instalação em diversos ambiente

Quais certificações garantem a qualidade do produto? O modelo ERA-RC-66HC possui certificações internacionais: IEC61215 / IEC61215-2 / IEC61730 – Qualidade e segurança elétrica IEC61701 – Resistência à névoa salina ISO9001 / ISO14001 / ISO45001 – Gestão de qualidade, meio ambiente e segurança ocupacional

Destaques do Produto: Potência máxima de 620W Eficiência de conversão de até 23% Desempenho superior mesmo em condições de baixa luminosidade Tolerância positiva de 0 a +5W Confiabilidade garantida: 15 anos de garantia de fabricação 30 anos de garantia linear de geração Máximo de 1% de degradação no 1º ano Apenas 0,4% de perda anual até o 30º ano

Certificações Internacionais: IEC61215, IEC61730, IEC61701 (resistência à névoa salina), IEC62716 (ambientes com amônia) ISO9001 (Qualidade), ISO14001 (Meio Ambiente) e ISO45001 (Saúde e Segurança Ocupaciona

Características Elétricas: Eficiência do módulo: 23.00% Tipo da célula: Half-Cell N-Type Mono 182mm Potência máxima do módulo (Pmax): 620W Tensão em Circuito Aberto (Voc): 48,50V Corrente de Curto-Circuito (Isc): 16,15A Tensão máxima de potência (Vmp): 40,15V Corrente de máxima potência (Imp): 15,45A Tensão máxima do sistema: 1500V Corrente máxima do fusível: 25A

Classificações de Temperatura: Coeficiente de temperatura (Pmax): -0.30% / °C Coeficiente de temperatura (Voc): -0.24% / °C Coeficiente de temperatura (Isc): +0.043% / °C Temperatura de operação: -40°C a +85°C

Características Estruturais: Dimensão (AxLxP): 2384 x 1134 x 30mm Peso por módulo: 32,50kg N° de células: 132 Cobertura frontal: Vidro temperado de 3,2mm Material do Frame: Liga Composito Black Fator de proteção da caixa de junção: IP68 Bitola e comprimento do cabo: 4mm² | 30mm Tipo do Conector: MC4 (compatível)

Configurações da Embalagem: Qtde de módulo por pallet: 37 und Paletes/Container 40HQ: 20 und Qtde/Container 740 und

Registro INMETRO: 018472/2024

Cabo Solar REISOLAR Reicon Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV

Sobre a Reicon Fundação: 2016. Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos. Fábricas: Manaus/AM e Sorocaba/SP. Capacidade: maior produção de cabos solares da América Latina. Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas. Cabos REISOLAR - Qualidades Técnicas Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280. Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio. Segurança: antichama + baixa emissão de fumaça. Resistência: à radiação UV, intempéries e variações de temperatura. Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos. Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.

Certificações NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos. EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.

Cabo Solar REISOLAR 6 mm² – Descrição Técnica Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%. Isolação: XLPO termofixo, livre de halogênios. Cobertura: XLPO termofixo, livre de halogênios, com proteção UV. Tensão nominal: 0,6/1 kV em corrente alternada (CA). Até 1,8 kV em corrente contínua (CC). Temperatura de operação: Permanente: -40 ºC a +90 ºC. Sobrecarga: até 120 ºC (20.000 h). Curto-circuito: até 250 ºC (5 s).

Dimensionais e Elétricos (1x6 mm²) Diâmetro nominal do condutor: 2,91 mm. Espessura nominal da isolação: 0,7 mm. Espessura nominal da cobertura: 0,8 mm. Diâmetro nominal final: 6,2 mm. Peso nominal: 77 kg/km. Resistência elétrica CC a 20 ºC: 3,39 O/km. Queda de tensão CC (120 ºC): 9,445 V/A·km. Capacidade de condução de corrente (A): 20 ºC 51 A 30 ºC 44 A 40 ºC 36 A.

Normas Aplicáveis NBR NM-280 – Condutores de cabos isolados. BR 16690 – Instalações elétricas de arranjos fotovoltaicos. NBR 16612 – Cabos de potência para sistemas fotovoltaicos. NBR 5410 – Instalações elétricas de baixa tensão. IEC 60228 – Condutores de cabos isolados. EN 50618 – Cabos elétricos para sistemas fotovoltaico

Cabo Solar REISOLAR Reicon Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV

Sobre a Reicon Fundação: 2016. Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos. Fábricas: Manaus/AM e Sorocaba/SP. Capacidade: maior produção de cabos solares da América Latina. Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas. Cabos REISOLAR - Qualidades Técnicas Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280. Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio. Segurança: antichama + baixa emissão de fumaça. Resistência: à radiação UV, intempéries e variações de temperatura. Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos. Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.

Certificações NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos. EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.

Cabo Solar REISOLAR 6 mm² - Descrição Técnica Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%. Isolação: XLPO termofixo, livre de halogênios. Cobertura: XLPO termofixo, livre de halogênios, com proteção UV. Tensão nominal: 0,6/1 kV em corrente alternada (CA). Até 1,8 kV em corrente contínua (CC). Temperatura de operação: Permanente: -40 ºC a +90 ºC. Sobrecarga: até 120 ºC (20.000 h). Curto-circuito: até 250 ºC (5 s).

Dimensionais e Elétricos (1x6 mm²) Diâmetro nominal do condutor: 2,91 mm. Espessura nominal da isolação: 0,7 mm. Espessura nominal da cobertura: 0,8 mm. Diâmetro nominal final: 6,2 mm. Peso nominal: 77 kg/km. Resistência elétrica CC a 20 ºC: 3,39 O/km. Queda de tensão CC (120 ºC): 9,445 V/A·km. Capacidade de condução de corrente (A): 20 ºC 51 A 30 ºC 44 A 40 ºC 36 A.

Normas Aplicáveis NBR NM-280 - Condutores de cabos isolados. BR 16690 - Instalações elétricas de arranjos fotovoltaicos. NBR 16612 - Cabos de potência para sistemas fotovoltaicos. NBR 5410 - Instalações elétricas de baixa tensão. IEC 60228 - Condutores de cabos isolados. EN 50618 - Cabos elétricos para sistemas fotovoltaico

Acoplador macho e femea SC4-P para conexão cabo-painel

Principais Características: Fácil conexão entre painéis Melhor durabilidade a exposição climática Montagem direta em Painéis e Stringbox Compatível com MC4 - Acoplador macho e fêmea

Inversor Híbrido LuxPower SNA PRO-EU 6K (Monofásico) O SNA PRO-EU 6K é um inversor híbrido monofásico de 6.000W, projetado para aplicações residenciais e comerciais que exigem armazenamento de energia, backup rápido e alta capacidade de expansão.

Diferencias comerciais: Possui 2 MPPTs e até 12kW de entrada FV, permitindo oversizing e maior geração. Compatível com baterias 48V (lítio ou chumbo-ácido) e alta corrente de carga/descarga (135A/140A). Permite paralelismo de até 16 unidades, garantindo expansão futura do sistema. Conta com IP65, podendo ser instalado em áreas externas com segurança. Solução ideal para quem busca autonomia, proteção contra apagões e flexibilidade de projeto.

Potência e Desempenho Potência nominal AC: 6.000W Surto (5s): 12.000W Corrente nominal de saída: 26,5A Frequência: 50/60Hz Fator de potência: 0.99 Tempo de comutação (UPS): < 10ms (modo single) Forma de onda: Senoidal pura Ideal para cargas críticas e motores até 5HP, garantindo estabilidade mesmo em partidas exigentes.

Entrada Fotovoltaica (PV) Potência máxima FV: 12.000W (6.000W / 6.000W por MPPT) Número de MPPTs: 2 independentes Faixa MPPT: 80 ~ 400V Tensão máxima FV: 500V Corrente máx. por MPPT: 40A (20A / 20A) Corrente de curto-circuito por MPPT: 50A (25A / 25A) Permite oversizing do arranjo fotovoltaico para maior eficiência de geração.

Banco de Baterias Tensão nominal: 48V Compatível com: Lítio e Chumbo-Ácido Faixa de operação: 40 ~ 60V Corrente máx. carga/descarga: 135A / 140A Potência máx. carga/descarga: 6.000W Possui função de “force wake-up” via PV, rede ou gerador.

Entrada Rede / Gerador Tensão nominal: 230V Entrada máxima da rede: 9.000W Entrada gerador: 230V / 50-60Hz Porta dedicada para gerador ou smart load

Proteções e Construção Proteção contra polaridade reversa FV Proteção contra sobrecorrente e sobretensão Proteção anti-ilhamento Proteção contra curto-circuito AC Monitoramento de rede e falha de aterramento DPS AC/DC Tipo II Chave seccionadora FV integrada

Registro inmetro Registro: 003438/2026 de 24/03/2026.

Características Gerais Dimensões: 384 × 434 × 187 mm Peso: 16,95 kg Grau de proteção: IP65 Temperatura de operação: -25°C a 60°C Comunicação: LCD + LED, RS485 / Wi-Fi / CAN Paralelismo: até 16 unidades Garantia: 5 anos

Bateria de Lítio LXP PowerGem 5,12 kWh

A LXP PowerGem 5,12 kWh é uma bateria de lítio desenvolvida para sistemas de armazenamento de energia solar, oferecendo alta eficiência, segurança e escalabilidade. Equipada com células de lítio LiFePO4 (LFP), garante maior vida útil, estabilidade térmica e elevado nível de proteção operacional.

BMS inteligente integrado,

Conta com BMS inteligente integrado, responsável pelo gerenciamento ativo das células, balanceamento automático e múltiplas camadas de proteção contra sobrecarga, descarga excessiva, curto-circuito e variações de temperatura. Sua arquitetura permite instalação rápida, comunicação inteligente com o inversor e monitoramento remoto, facilitando a operação e manutenção do sistema.

A PowerGem suporta paralelismo de até 32 módulos, possibilitando expansão modular conforme a demanda energética do projeto, sendo compatível com inversores híbridos e off-grid de ampla faixa de tensão.

Principais características técnicas:

Tecnologia de lítio LiFePO4 (LFP)

Capacidade nominal de 5,12 kWh

BMS inteligente com gerenciamento ativo

Balanceamento automático de células

Comunicação integrada com inversores compatíveis

Monitoramento e atualização remota

Proteções elétricas e térmicas múltiplas

Design compacto para instalação em parede ou piso

Expansão modular com conexão em paralelo

Benefícios comerciais:

Agrega alto valor ao projeto solar

Ideal para backup energético e autonomia

Expansão modular sem complexidade

Tecnologia segura e durável

Redução de riscos e aumento da confiabilidade

Excelente para cenários de apagões e instabilidade da rede

Ficha Técnica:

Tensão nominal: 51,2V

Capacidade Nominal: 100Ah

Energia Nominal: 5120Wh

Ciclos de Vida: 6000 ciclos

Tensão de Carregamento: 56,5V

Corrente Máxima de de Carga/Descarga: 100A

Corrente de pico de descarga: 105A/ 15s, 120A/0.5s;

Baterias em Paralelo: Até 32 unidades

Proteção: IP20

Dimensões (LPA): 640x428x166mm

Peso: 58kg

Comunicação: CAN/RS485

Inversores Compatíveis: Victron, Luxpower, Deye, Voltronic, SMA, Goodewe, Growatt, Sofar, Solark, SRNE, Must

Umidade: 5% ~ 85% RH (Sem Condensação)

Temperatura de Descarga: -20 ~ 55*C

Temperatura de Armazenamento: -10 ~ 35*C

Manutenção Remota: Atualização remota flexível, monitoramento remoto.

Garantia: 10 anos, 6.000 ciclos

Certificados: CE UN38.3 IEC62619 Número do Registro INMETRO: 011345/2025

Proteção:

Contra Sobrecarga/descarga

Contra Sobrecorrente

Contra Sobretensão

Contra Sobretemperatura

Contra Curto-circuito

Contra conexão reversa.

Contra SOC baixo
